SUPPORTS
POUR PLAQUAGE
CADRES DE SUPPORT
Type de ligne: Ligne automatique
Usage: Procédés électrolytiques ou sans courant
Contact: Acier inoxydable, ou cuivre, ou sans contact
Revêtement :Halar, ou polypropylène, ou sans revêtement
Nos cadres de support peuvent être construits avec ou sans points de contact métalliques pour le panneau. Ils sont le plus souvent utilisés en combinaison avec nos «pinces à chargement par le haut».
Les cadres de support agissent principalement pour stabiliser le panneau pendant qu'il est galvanisé.
Avec l'utilisation de vibrations et d'autres méthodes d'agitation dans les cuves de plaquage (pour améliorer l'écoulement de la solution à l'intérieur des petites vias), le fond du panneau a tendance à osciller beaucoup lorsqu'il est tenu en haut (à l'aide de pinces). Ce balancement peut quelque peu annuler l'effet désiré de l'agitation. Dans les cas plus extrêmes, si l'agitation / la vibration est trop forte, les panneaux risquent de tomber tout simplement.
Nos cadres de support fixent le panneau en place à l'aide de vis à ailettes. Cela maintient le panneau bien en place, permettant à la vibration / l'agitation de fonctionner entièrement sur la pièce à plaquer.
Le cadre de support agit également comme une sécurité supplémentaire pour s'assurer que le panneau ne peut pas tomber lorsque des vibrations sont présentes sur la ligne.
Si nécessaire, nous pouvons également construire des points de contact au bas du cadre de support. Combiné avec les pinces de contact au sommet du panneau, cette combinaison donne des résultats supérieurs en termes de distribution de plaquage.
Avantages:
- Fournit un soutien pour que les vibrations et l'agitation fonctionnent correctement sur le panneau
- Assure la sécurité contre la chute des panneaux due à de fortes vibrations
- Fournit le courant au bas du panneau (si désiré), pour une meilleure distribution de plaquage
- Nécessaire pour le plaquage sur panneaux flexibles ou semi-rigides lors de l'utilisation de pinces du haut
T: 514-335-2436
F: 514-335-6008

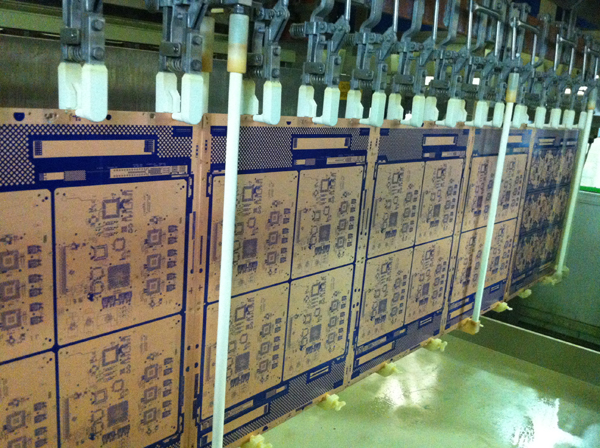

Cadre de support avec pinces dans le haut.
Image: Courtoisie de Viasystems, Toronto
